ブラウザ環境によっては左クリックで DXFデータがテキストとしてブラウザ上に表示される場合があります。その場合、以下の方法でダウンロードを行なってください。
また、ダウンロードしたファイル名に「.txt」の拡張子がついている場合、該当ページを参考の上ファイル名の変更を行なってください。 |
| CADデータ仕様 |
DXFバージョン
･AutoCAD R12J
縮尺
･1/1
レイヤー情報
･DANMEN=断面図
･SUNPO=寸法線
･WAKU=図全体の囲み |
|
ガラス溝幅： 屋根部 16mm
屋根勾配は10°～30°まで自由にお選びいただけます。 |
|
|
 |

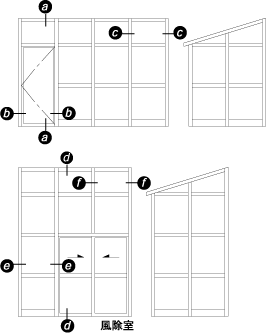

| 断面図をご覧になるにはFlashPlayerが必要となります。 |
 |
 |
|
|
