| アンカー工法について |
 |

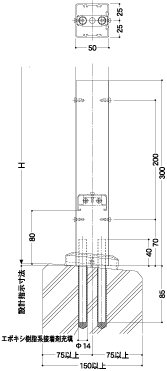

| ツインアンカー納まり |
 |
| ※本納まり図は、芯納まりの格子タイプを表わします。 |
|

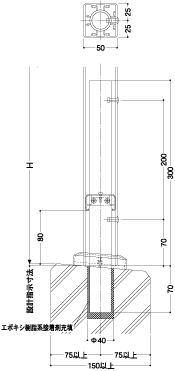

| パイプアンカー納まり |
 |
| ※本納まり図は、芯納まりの格子タイプを表わします。 |
|

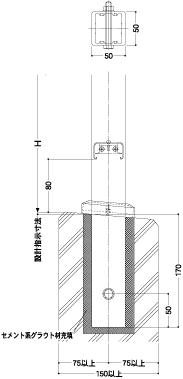

| オールアルミ(アンカー)納まり |
 |
| ※本納まり図は、芯納まりの格子タイプを表わします。 |
|
| ツインアンカー |
|
| 水平荷重強度(N/m) |
1000 |
|
|
| W寸法制限(mm) |
W≦(1200)1100 |
|
|
| H寸法制限(mm) |
1100≦H≦1200 |
|
|
| 取扱い説明書 |
▼ |
|
|
| ※( )内寸法はH＝1100時のW制限寸法を表します。 |
|
| パイプアンカー |
|
| 水平荷重強度(N/m) |
1000 |
1450 |
|
| W寸法制限(mm) |
※※W≦1500、1300 |
W≦(1300)1190 |
|
| H寸法制限(mm) |
1100≦H≦1200 |
1100≦H≦1200 |
|
| 取扱い説明書 |
▼ |
|
|
※( )内寸法はH＝1100時のW制限寸法を表します。
※※W≦1500は格子、パネル、ルーバー仕様のW制限寸法を、1300はガラス仕様のW制限寸法を表します。 |
|
| オールアルミ(アンカー) |
|
| 水平荷重強度(N/m) |
1000 |
1450 |
2950 |
|
| W寸法制限(mm) |
※※W≦1500、1300 |
※※W≦1500、1300 |
W≦(1080)990 |
|
| H寸法制限(mm) |
1100≦H≦1200 |
1100≦H≦1200 |
1100≦H≦1200 |
|
| 取扱い説明書 |
▼ |
|
|
|
※( )内寸法はH＝1100時のW制限寸法を表します。
※※W≦1500は格子、パネル、ルーバー仕様のW制限寸法を、1300はガラス仕様のW制限寸法を表します。 |
|
|
|
