2007年
5月21日
| スリムカーテンウォール「NSR-SLIM」を新発売 |
| 不二サッシは、このたび透明感のあるシャープなファサードのカーテンウォール「NSR-SLIM」を開発し新発売します。「NSR-SLIM」は、方立・無目の見付寸法を55mmとし、さらに可動ユニット部の外観・内観意匠をFIX部と合わせ、意匠の統一化を実現しました。また、ガラス溝幅を46mmとすることで、断熱性能の高い空気層12mmの複層ガラス対応も可能にした、環境とデザインに配慮した商品です。 |
|
 |
 |

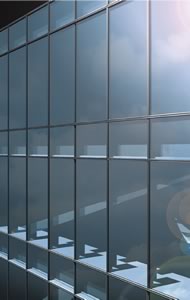

| FIX部外観 |

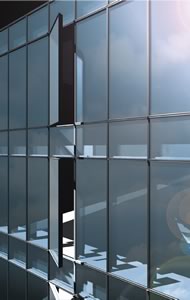

可動ユニット部(開き窓)外観 |
●商品特長
・透明感のあるシャープなファサード
FIX部・可動ユニット部とも外部見付寸法を最小の55mmに統一し、透明感のあるシャープなファサードを実現しました。
・内観からの同一意匠を実現
可動ユニット部は四方隠し框タイプを採用することで、全てのバリエーションにおいて内観からの同一意匠を実現しました。
・可動ユニット部の大開口化にも対応
可動ユニット部の開き窓タイプは、H寸法を最大2700mmとして標準設定したことにより、フロアー間を1枚ガラスとした際にも、意匠性を損なうことなくハイサッシ対応が可能です。
・金具のデザイン性をアップ
外開き窓・大型外開き窓・突き出し排煙窓のヒンジは、形状の自由度と強度・耐久性に優れたステンレスのロストワックスを採用し、さらに開き窓のハンドルは操作性も配慮したデザインとして設定しました。
・空気層12mmの複層ガラスに対応
断熱効果の高い空気層12mmの複層ガラスに対応可能なガラス溝幅を設定したことで、四季を通して、快適な室内空間の維持をサポートします。
●商品仕様
| ・商品品種 |
FIX |
| |
外開き窓 |
| |
大型外開き窓 |
| |
突き出し排煙窓 |
・性能仕様
| 耐風圧性 |
S-5（2400Pa） |
| 気密性 |
A-4（2等級線） |
| 水密性 |
FIX部 1000Pa 可動部 W-5（500Pa） |
| 遮音性 |
T-2（30等級線） |
| 断熱性能 |
H-2（0.246m2・K/W）※空気層12mmの複層ガラスを使用
|
| 層間変位 |
1/300の層間変位に対し構成材に何ら損傷がないこと。
1/150の層間変位に対し破損・脱落がないこと。 |
| ガラス溝幅 |
開口部：46mm 腰部：24mm |
販売開始
2007年6月
販売目標
初年度：20,000m2／年
|
| |
