ALBEAM Curtain Wall

光のラインがファサードデザインを
さらに進化させるLED搭載のカーテンウォール

当社の主力カーテンウォール「SR-GARELIA」がいま、
光の演出を可能とする
「アルビームカーテンウォール」として
進化を遂げました。
カーテンウォールの方立や、
無目に取り付ける化粧フィン一体型の
LED搭載型
建材システムが、建物のファサードを夜の街に
印象的に浮かび上がらせます。
ロングスパンのラインが生み出す詩的な光のリズムが、
建築デザインのみならず景観デザインの可能性を
大きく押し広げようとしています。

GOOD DESIGN AWARD 2015

  • 無目搭載型

  • 方立搭載型

方立搭載型

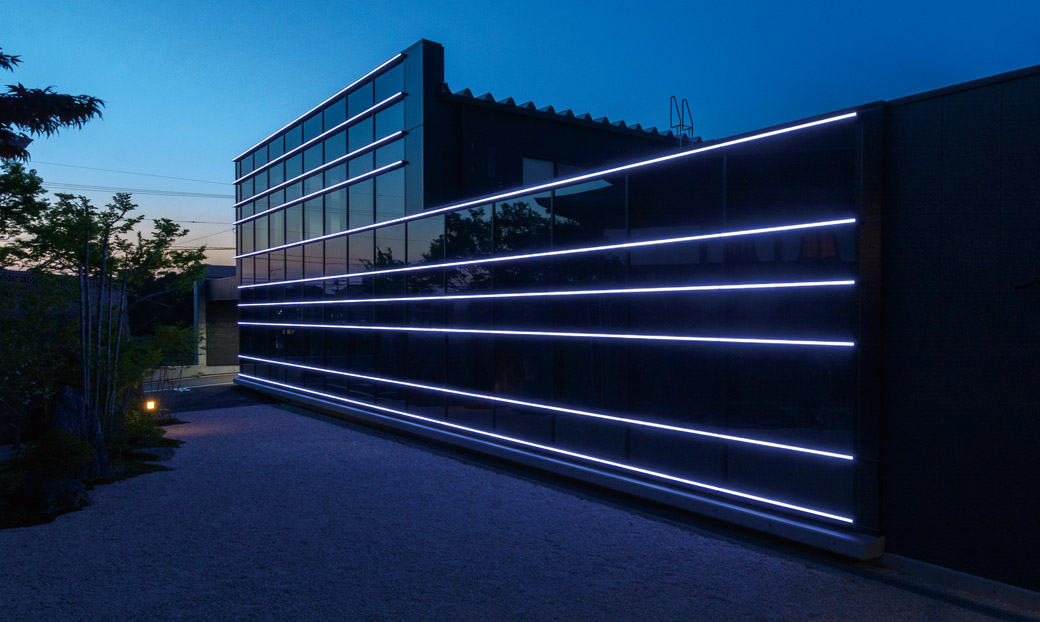

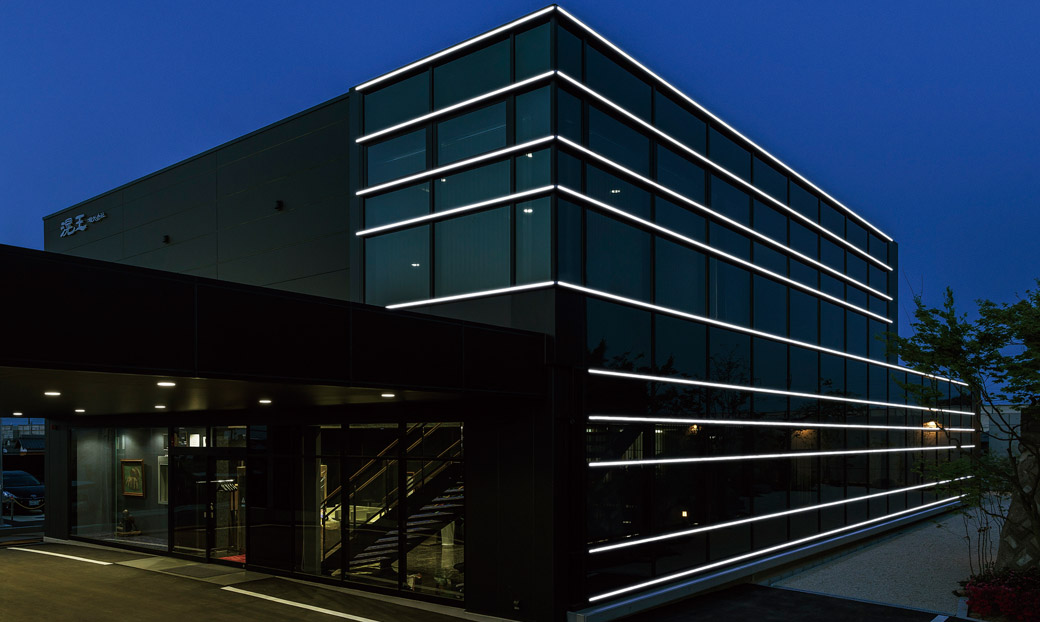

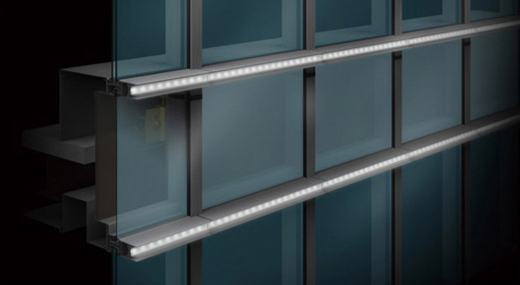

カーテンウォールの無目搭載型の外観イメージです。
横に走る光のラインが安定感を生み出します。
ファサードは、陰影に富んだシャープな印象を演出しています。

無目搭載型

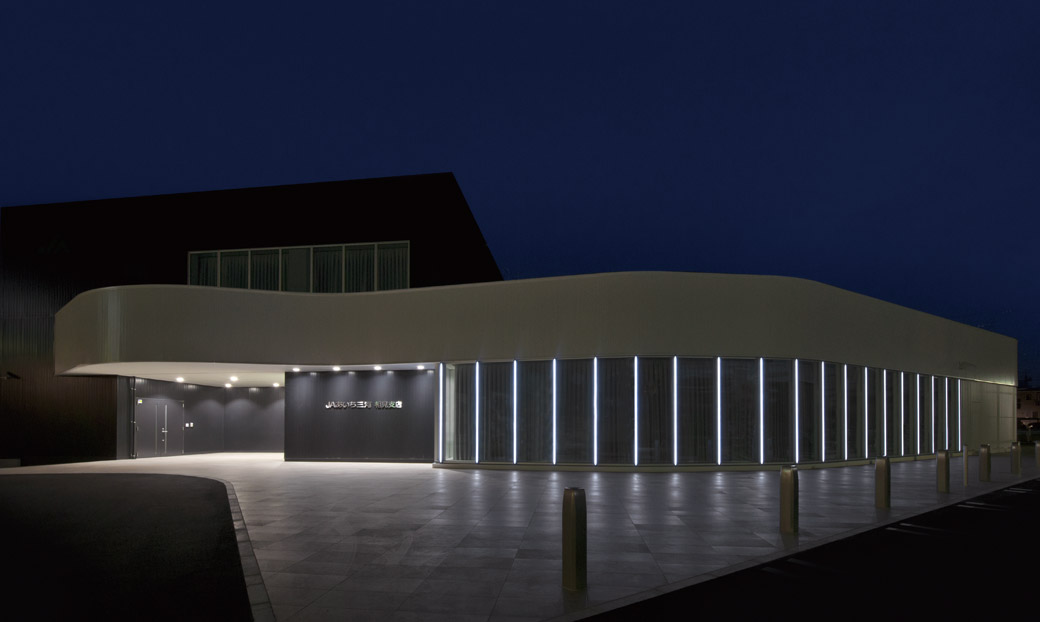

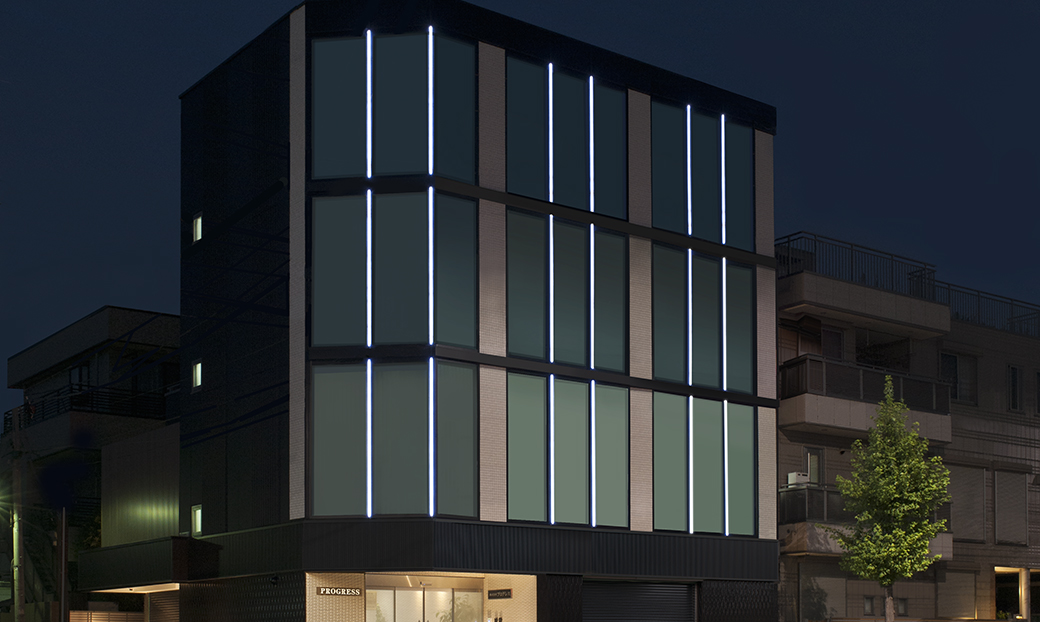

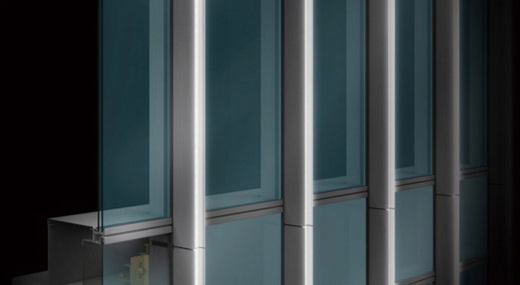

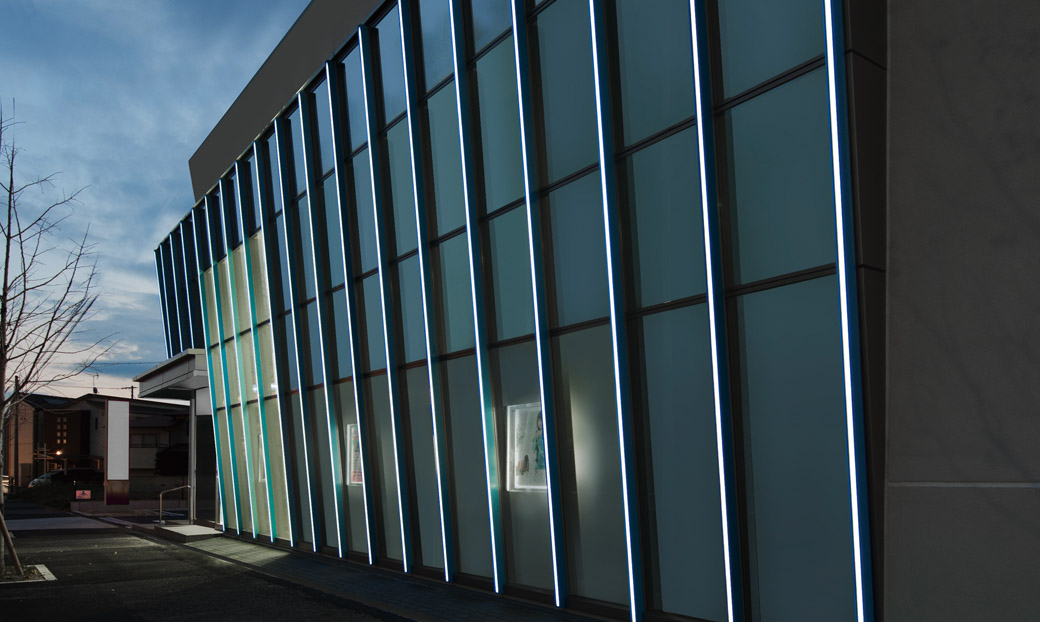

カーテンウォールの方立搭載型の外観イメージです。
縦に延びる光のラインがスマートなプロポーションを生み出します。
ファサードは、メリハリの効いた力強いリズムを演出しています。

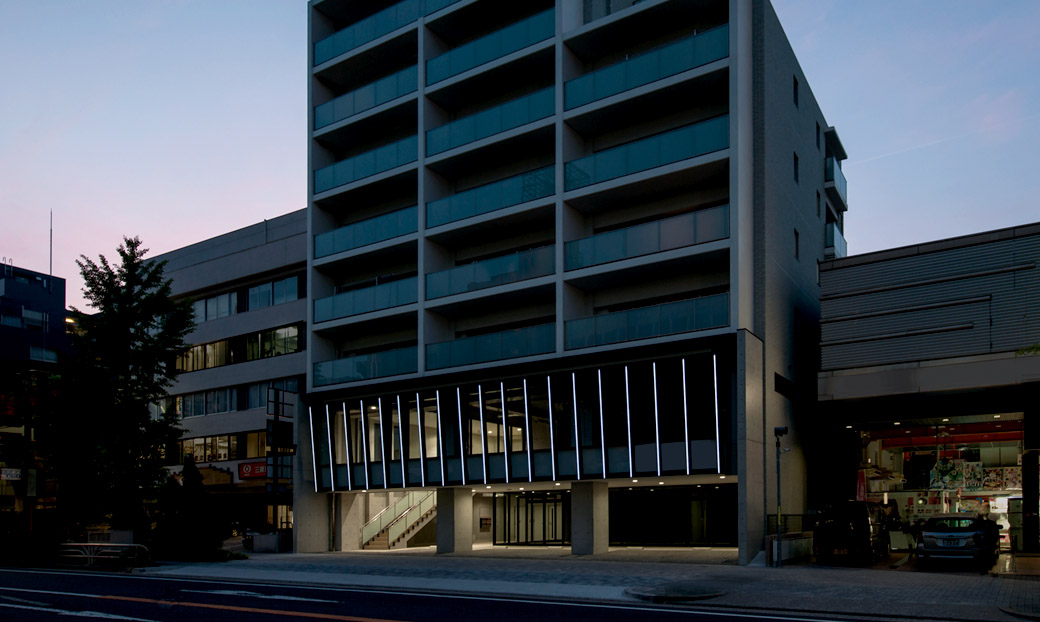

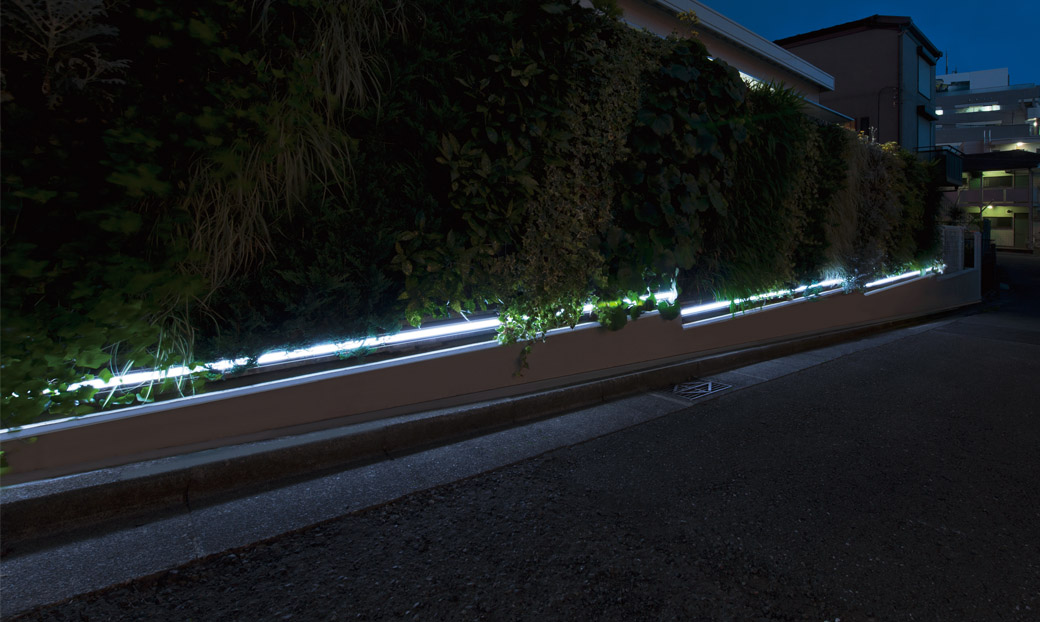

Case Study

  • LEDユニット全長:120m / 総電力量:204WLEDユニット全長:120m / 総電力量:204W
  • LEDユニット全長:255m / 総電力量:680WLEDユニット全長:255m / 総電力量:680W
  • LEDユニット全長:255m / 総電力量:680WLEDユニット全長:255m / 総電力量:680W
  • LEDユニット全長:69m / 総電力量:183WLEDユニット全長:69m / 総電力量:183W
  • LEDユニット全長:50m / 総電力量:86WLEDユニット全長:50m / 総電力量:86W
  • LEDユニット全長:12m / 総電力量:16.8WLEDユニット全長:12m / 総電力量:16.8W
  • アルビームカーテンウォール ライトアップタイプアルビームカーテンウォール ライトアップタイプ
  • LEDユニット全長:55m / 総電力量:160WLEDユニット全長:55m / 総電力量:160W

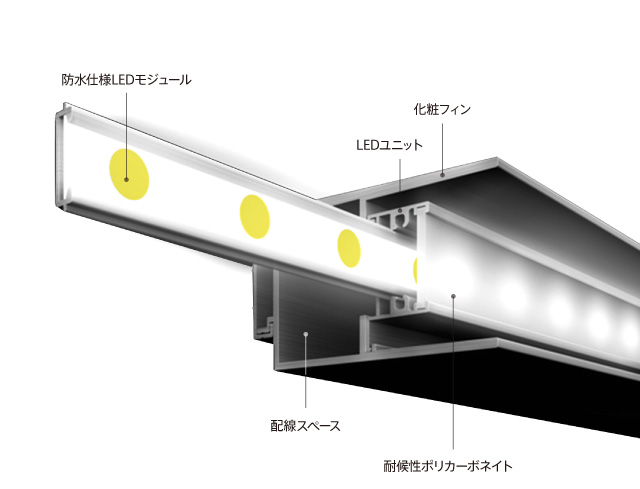

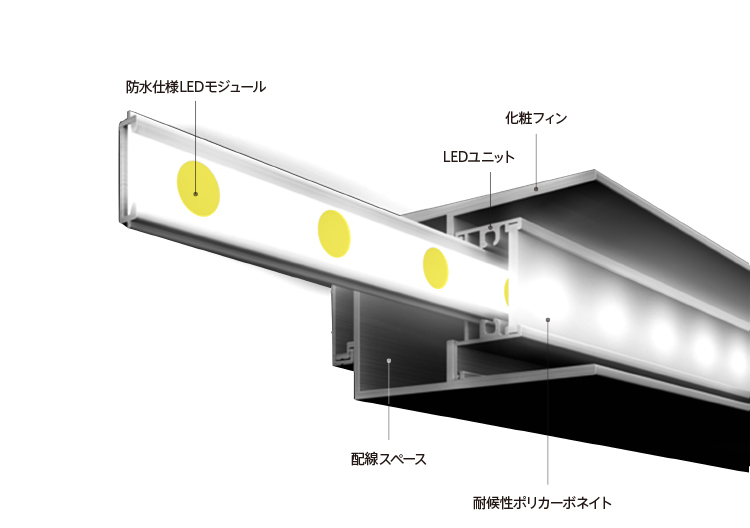

アルビームカーテンウォール構造アルビームカーテンウォール構造

アルビーム
カーテンウォール構造

カーテンウォールを構成する方立や無目に取り付けられた
化粧フィンに、
LEDユニットを装着する構造です。
化粧フィンは内部に配線スペースを設けた形状としており、
そこに独自開発したLEDモジュールを内蔵したLEDユニットを
取り付けます。
LEDユニットから出ているハーネスは化粧フィンの
配線スペース内を走り、
コネクタにより接続されるので、
配線を外部に露出させない構造となります。

  • NEW TYPE

  • 詳細

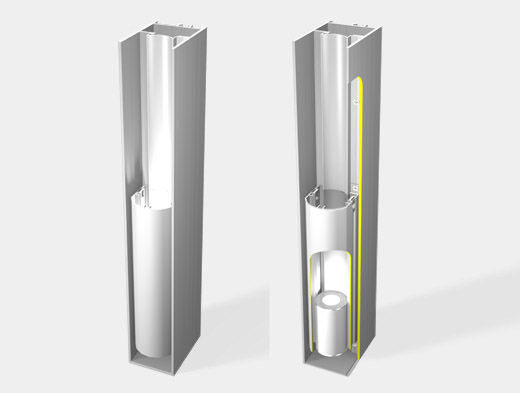

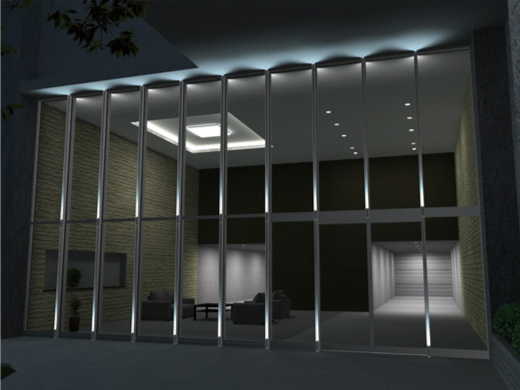

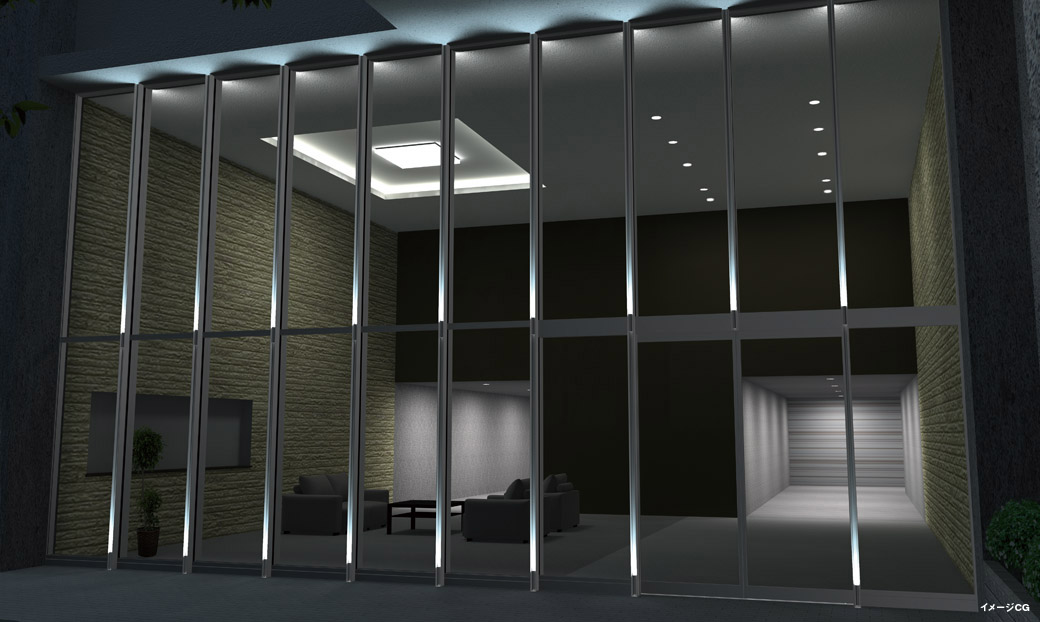

NEW TYPE

アルビームカーテンウォールに
新しい商品バリエーションが登場しました。

全国でご採用いただいているライン照明タイプのアルビームカーテンウォールに加えてライトアップタイプの照明手法を採用した新しい商品を追加しました。カーテンウォールに取り付けた化粧フィンの内部を照らし上げる光のグラデーションが、建物のファサードを表情豊かに引き立たせます。化粧フィンは、ラインタイプと共通の部材を使用しながらも、異なる演出効果をもたらします。

詳細

アルビームカーテンウォール
外部用ブラケット

メンテナンスについては照明ユニットを外し、配線コネクタ接続を解除する事により行えます。
